Montage en dérivation : 2 boucles pour éviter la panne totale

Le montage en dérivation, aussi appelé montage en parallèle, est la base de nos installations électriques modernes. Contrairement à une idée reçue, l’électricité ne circule pas dans un tunnel unique, elle se divise pour alimenter chaque appareil de manière autonome. Comprendre ce mécanisme explique pourquoi, lorsqu’une ampoule grille dans votre salon, la télévision continue de fonctionner sans interruption. Cette architecture, plus résiliente que le montage en série, repose sur des principes physiques précis que nous allons détailler pour sécuriser et optimiser vos installations.

Table des matières

Qu’est-ce qu’un montage en dérivation ?

Un circuit en dérivation se caractérise par la présence de plusieurs chemins pour le courant électrique. Techniquement, il comporte au moins deux boucles de courant. Chaque récepteur, qu’il s’agisse d’une lampe, d’un moteur ou d’une résistance, est branché pour fonctionner indépendamment des autres.

La structure en branches et les nœuds

Imaginez un fleuve qui se divise en plusieurs bras avant de se rejoindre. En électricité, le point où le courant se sépare ou se rejoint est un nœud. On distingue deux types de branches :

La branche principale contient le générateur, comme une pile ou une prise secteur, et supporte l’intensité totale du circuit. Les branches dérivées contiennent les récepteurs et sont connectées aux deux bornes du générateur.

Indépendance des récepteurs

C’est l’atout majeur de la dérivation. Chaque dipôle est relié directement aux bornes de la source d’énergie et reçoit la tension nécessaire sans dépendre de ses voisins. Si vous dévissez une ampoule, le circuit n’est pas coupé : les autres boucles restent fermées et le courant continue de circuler librement.

Les propriétés électriques fondamentales

Le comportement du courant et de la tension dans un montage en dérivation obéit à des lois strictes, indispensables à connaître pour éviter de surcharger vos installations.

L’unicité de la tension

Dans un montage en dérivation, la tension est identique aux bornes de chaque branche. Si vous utilisez une pile de 4,5V, chaque lampe branchée en dérivation reçoit 4,5V. C’est pour cette raison que les appareils électroménagers sont conçus pour fonctionner sous une tension standard de 230V en France : ils sont tous montés en parallèle sur le réseau.

L’additivité des intensités

L’intensité du courant se partage. L’intensité totale fournie par le générateur est égale à la somme des intensités circulant dans chaque branche dérivée. Plus vous ajoutez d’appareils, plus l’intensité demandée au générateur augmente. C’est un point de vigilance : si la somme des intensités dépasse la capacité du générateur ou des fils de la branche principale, il existe un risque de surchauffe.

Chaque branche d’un montage exerce une pression sur la source de puissance. Chaque nouvel appareil ajouté tire sur la réserve commune, réduisant la marge de manœuvre du système. Cette surcharge explique pourquoi un tableau électrique disjoncte : l’accumulation des appels de courant sature la capacité de transport des fils et transforme votre circuit en un goulot d’étranglement thermique.

Comparaison : Montage en série vs Montage en dérivation

Pour comprendre l’intérêt de la dérivation, il faut la confronter au montage en série. Le tableau suivant résume les différences majeures qui dictent le choix des électriciens.

Caractéristique	Montage en Série	Montage en Dérivation
Nombre de boucles	Une seule	Au moins deux
Panne d’un dipôle	Tout le circuit s’arrête	Les autres continuent
Éclat des lampes	Diminue avec le nombre	Reste identique
Intensité	Identique partout	Se répartit
Tension	Se partage	Identique partout

Pourquoi la dérivation domine-t-elle nos maisons ?

Une guirlande de Noël ancienne génération illustre bien le problème : si une seule ampoule grille, toute la guirlande s’éteint. C’est le défaut majeur du montage en série. Dans une habitation, il serait impensable que la lumière de la cuisine s’éteigne parce que vous avez débranché le grille-pain. La dérivation offre cette autonomie indispensable au confort moderne.

Sécurité et risques : le danger du court-circuit

Si le montage en dérivation est performant, il présente des risques qu’il faut maîtriser, notamment pour l’intégrité du générateur.

Le court-circuit en dérivation

Un court-circuit survient lorsqu’un fil conducteur relie directement les deux bornes d’un récepteur ou du générateur, offrant au courant un chemin sans résistance. Dans un montage en dérivation, si un récepteur est court-circuité, tous les autres récepteurs cessent de fonctionner car le courant emprunte massivement le chemin le plus facile. L’intensité devient alors extrêmement élevée dans la branche principale, ce qui peut provoquer un incendie ou détruire le générateur.

Protéger son installation

Pour contrer les risques liés à l’augmentation de l’intensité ou aux courts-circuits, plusieurs dispositifs sont nécessaires :

Le fusible est un fil métallique qui fond si l’intensité dépasse un seuil, ouvrant le circuit avant que les câbles ne chauffent. Le disjoncteur est un interrupteur automatique qui coupe le courant en cas de surcharge ou de court-circuit. Enfin, le dimensionnement des câbles est crucial : il faut choisir une section adaptée à l’intensité prévue, comme du 2,5 mm² pour les prises de courant classiques.

Applications concrètes et schématisation

Réaliser un montage en dérivation demande de la rigueur dès l’étape du schéma. Un plan électrique permet de comprendre le fonctionnement et de diagnostiquer rapidement une panne.

Réussir son schéma électrique

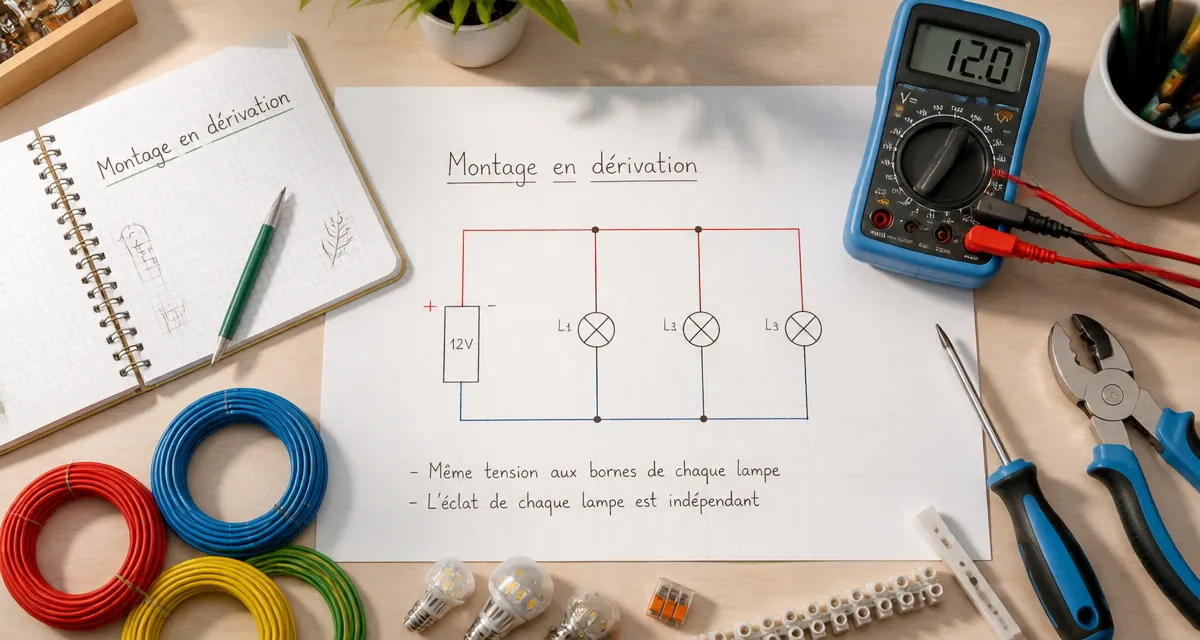

Pour dessiner un circuit en dérivation, commencez par tracer la boucle principale avec le générateur. Ajoutez ensuite les récepteurs en créant des ponts, appelés branches dérivées, par-dessus la boucle initiale. Marquez les nœuds avec des points épais pour indiquer les connexions physiques. Vérifiez qu’il existe plusieurs chemins fermés permettant au courant de revenir à la borne négative.

Exemple : Le circuit d’une automobile

Le système électrique d’une voiture est un exemple de montage en dérivation. La batterie alimente les phares, l’autoradio, les essuie-glaces et le démarreur. Chaque équipement possède son propre interrupteur et sa protection, permettant d’écouter la radio sans allumer les phares, tout en garantissant que si un clignotant grille, le moteur ne s’arrête pas.
