Vous envisagez d’installer un détecteur de mouvement, de remplacer un modèle défaillant ou simplement de comprendre son câblage avant de vous lancer ? Le schéma d’un détecteur de mouvement repose sur quelques composants essentiels : un capteur, une électronique de commande, une alimentation secteur et une sortie vers la charge (lampe, alarme, ventilateur). Contrairement à ce que l’on pourrait croire, ces schémas ne sont pas si complexes une fois que l’on a identifié les blocs principaux. Dans ce guide, vous allez découvrir comment lire un schéma, identifier les bornes de branchement, comprendre le cheminement du courant et éviter les erreurs de raccordement qui peuvent compromettre votre installation.

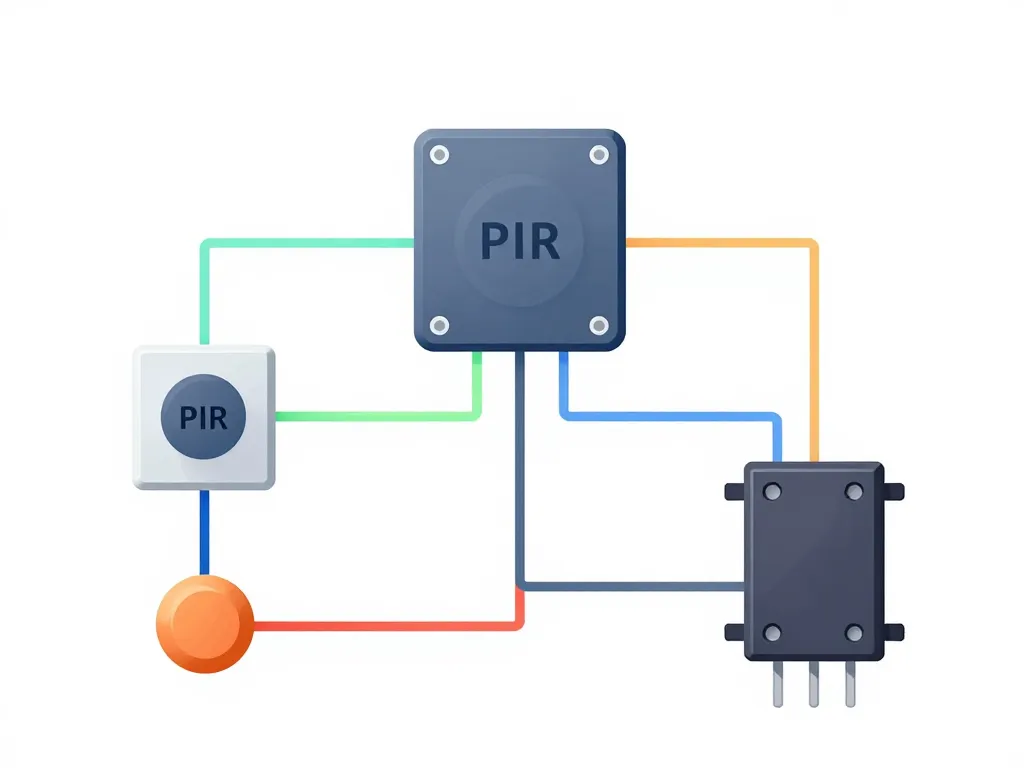

Comprendre la structure d’un détecteur de mouvement
Derrière le boîtier en plastique de votre détecteur de mouvement se cache un montage électrique organisé autour de composants bien précis. Comprendre cette architecture interne vous permet de lire n’importe quel schéma et d’anticiper les besoins de votre installation.
Les principaux éléments présents sur le schéma d’un détecteur de mouvement
Un schéma classique de détecteur de mouvement fait apparaître quatre blocs fonctionnels. Le capteur (souvent de type PIR pour pyroélectrique infrarouge) détecte les variations de chaleur liées au mouvement des corps. Le circuit électronique analyse le signal du capteur et décide de l’activation ou non de la sortie. L’alimentation arrive par les bornes phase (L) et neutre (N), parfois complétées d’une borne de terre. Enfin, le relais de sortie commande la charge connectée : lampe, sirène, moteur de portail.
Sur le schéma, vous reconnaîtrez facilement ces bornes repérées par des lettres ou des pictogrammes. L désigne la phase d’entrée, N le neutre, et une flèche ou un symbole de lampe indique la sortie vers la charge. Cette organisation simple se retrouve sur presque tous les modèles grand public, qu’ils soient muraux, plafonniers ou encastrables.
Comment circule le courant dans un détecteur de mouvement domestique
Le courant secteur alimente en permanence le module électronique via la phase et le neutre. Ce module surveille en continu les informations envoyées par le capteur. Tant qu’aucun mouvement n’est détecté, le relais reste ouvert et la charge n’est pas alimentée. Dès qu’une variation infrarouge survient, le circuit commande la fermeture du relais, ce qui autorise le passage de la phase vers la lampe ou l’appareil connecté.
Une fois le délai de temporisation écoulé (réglable sur la plupart des modèles, de quelques secondes à plusieurs minutes), le relais s’ouvre à nouveau et coupe l’alimentation de la charge. Le cycle recommence dès qu’un nouveau mouvement est détecté. Ce fonctionnement cyclique explique pourquoi une lampe peut s’éteindre puis se rallumer si vous restez dans la zone de détection sans bouger suffisamment.
Différences entre détecteur PIR, micro‑ondes et double technologie
Le détecteur PIR (Passive InfraRed) capte les variations de rayonnement infrarouge émis par les corps chauds en mouvement. C’est le type le plus courant pour l’éclairage domestique, car il est économique et peu sensible aux objets froids. Le détecteur micro‑ondes émet des ondes radio et mesure le décalage de fréquence des ondes réfléchies, un peu comme un radar automobile. Il traverse les cloisons fines mais peut générer des déclenchements intempestifs.
Les modèles double technologie combinent les deux principes dans un seul boîtier. Le schéma interne intègre alors deux capteurs et une logique ET : la sortie ne se déclenche que si les deux technologies détectent simultanément un mouvement. Cette redondance réduit fortement les fausses alarmes, ce qui en fait un choix privilégié pour les systèmes d’alarme professionnels ou les zones sensibles.
Lire et interpréter un schéma de détecteur de mouvement
Face à un schéma électrique, il suffit de connaître quelques conventions pour éviter les erreurs de branchement. Les fabricants utilisent des symboles normalisés et des repères de couleur qui facilitent le raccordement, même pour un bricoleur débutant.
Comment repérer phase, neutre et sortie sur un schéma de détecteur
Sur le schéma, la phase est presque toujours marquée L (pour Line), le neutre N (pour Neutral) et la borne de sortie porte souvent une flèche, un pictogramme de lampe ou la mention L’ (L prime). Lorsqu’une borne de terre est présente, elle arbore le symbole classique de mise à la terre (trois traits horizontaux décroissants).
Dans le câblage réel, la phase correspond généralement au fil rouge ou marron, le neutre au fil bleu et la terre au fil vert-jaune. Vérifier la cohérence entre schéma et couleurs de fils avant tout raccordement réduit drastiquement le risque de court-circuit ou de dysfonctionnement. Un doute sur l’identification ? Utilisez un testeur de tension pour confirmer la phase avant de toucher aux connexions.
Pourquoi certains schémas de détecteurs de mouvement paraissent plus complexes
Les détecteurs haut de gamme intègrent des réglages supplémentaires qui alourdissent le schéma. Une temporisation réglable fait intervenir un potentiomètre ou un bouton rotatif, visible sur le diagramme. La sensibilité de détection ajuste le seuil de déclenchement du capteur PIR via une résistance variable. Certains modèles embarquent une cellule crépusculaire (photorésistance) qui désactive la détection en plein jour, ajoutant encore un composant au schéma.
Malgré ces fonctions, le cœur du montage reste identique : capteur, commande, relais. Les éléments supplémentaires viennent simplement affiner le comportement du détecteur. Une fois ce principe compris, vous pouvez ignorer les blocs optionnels lors d’une première lecture et vous concentrer sur le cheminement phase-neutre-sortie.
Quels symboles électriques sont indispensables à connaître pour ces montages
| Symbole | Signification | Rôle dans le schéma |
|---|---|---|
| L, N | Phase, Neutre | Bornes d’alimentation secteur |
| Relais | Interrupteur commandé | Commute la sortie vers la charge |
| Résistance | Limitation de courant | Réglage de sensibilité |
| Condensateur | Filtrage | Stabilisation de la tension |
| Triac | Commutateur électronique | Commande de charge alternative |
| PIR | Capteur pyroélectrique | Détection de mouvement |
Connaître ces symboles de base suffit pour suivre le fonctionnement global du détecteur. Vous n’avez pas besoin d’expertise approfondie en électronique pour comprendre qu’un condensateur filtre les parasites ou qu’un triac remplace parfois le relais mécanique pour commander la charge. L’essentiel est de visualiser le parcours de la phase, de l’entrée à la sortie, en passant par la commande.
Raccordement pratique d’un détecteur de mouvement avec schéma
Une fois le schéma compris, reste à passer du papier au terrain. Les trois configurations les plus courantes sont le branchement simple sur un éclairage, l’intégration dans un circuit va-et-vient existant et le pilotage d’un relais de puissance pour charges importantes.
Comment brancher un détecteur de mouvement sur un éclairage existant
Dans le cas le plus fréquent, la phase d’arrivée se connecte à la borne L du détecteur, le neutre à la borne N. La borne de sortie (souvent marquée L’) alimente la phase de la lampe. Le neutre de la lampe doit être relié au même neutre que celui du détecteur, formant ainsi une boucle complète. Lorsque le relais se ferme, la phase circule jusqu’à la lampe et celle-ci s’allume.
Concrètement, si vous remplacez un interrupteur classique par un détecteur, vous récupérez la phase qui arrivait sur l’interrupteur pour l’amener sur L, vous tirez un neutre depuis le tableau ou depuis la lampe jusqu’à N, et vous connectez L’ au fil qui partait vers la lampe. Cette configuration convient pour des puissances allant jusqu’à 500 W en halogène ou 2000 W en LED selon les modèles.
Intégrer un détecteur de mouvement dans un circuit va‑et‑vient sans tout refaire
Le va-et-vient traditionnel utilise deux interrupteurs et trois fils (navettes) entre eux. Certains détecteurs de mouvement proposent une borne de commande manuelle qui permet de conserver un interrupteur en parallèle. Le schéma montre alors une entrée supplémentaire (souvent marquée S ou C) qui autorise le forçage de l’allumage ou l’extinction, même si le capteur ne détecte rien.
Si votre détecteur ne dispose pas de cette fonction, vous devrez choisir entre commande automatique pure et commande mixte via un contacteur ou un relais auxiliaire. Une solution intermédiaire consiste à installer le détecteur en amont d’un simple interrupteur bipolaire : le détecteur gère l’automatisme, l’interrupteur permet de couper totalement l’alimentation si besoin. Cette approche ne nécessite qu’un léger remaniement du câblage existant.
Comment utiliser un détecteur de mouvement avec horloge ou relais de puissance
Pour commander des charges supérieures à 2000 W (projecteurs halogènes, chauffages, moteurs), le détecteur pilote un contacteur ou un relais de puissance plutôt que la charge directement. Le schéma montre la sortie du détecteur reliée à la bobine du contacteur (A1/A2), qui elle-même commande les contacts de puissance alimentant la charge.
Cette configuration protège le petit relais interne du détecteur, qui n’est dimensionné que pour quelques ampères. Elle permet aussi d’intégrer une horloge programmable dans le circuit : l’horloge autorise ou bloque l’alimentation du détecteur selon les plages horaires, évitant ainsi les déclenchements nocturnes indésirables dans un parking ou un couloir professionnel.
Bonnes pratiques, sécurité et petits dépannages courants
Même avec un schéma clair, quelques vérifications préalables et réflexes de sécurité s’imposent. Elles vous éviteront pannes, court-circuits et perte de temps inutile.
Quels contrôles effectuer avant de suivre le schéma de branchement
Avant toute intervention, coupez l’alimentation au disjoncteur général ou au disjoncteur divisionnaire concerné. Vérifiez l’absence de tension avec un testeur sur les fils que vous allez manipuler. Comparez ensuite le schéma fourni par le fabricant avec le câblage existant : repérez la phase, le neutre, la terre éventuelle et les fils vers la charge.
Utilisez des étiquettes ou du ruban adhésif coloré pour marquer chaque fil avant de les débrancher. Prenez une photo du montage d’origine si vous avez un doute sur la correspondance. Ces précautions simples vous permettront de revenir en arrière sans difficulté en cas d’erreur d’interprétation du schéma.
Détecteur de mouvement qui ne marche plus : que vérifier en priorité sur le schéma
Si le détecteur ne réagit plus, commencez par vérifier la cohérence des raccordements par rapport au schéma d’origine. Une inversion phase/neutre peut empêcher l’électronique de fonctionner correctement. Un neutre mal connecté sur la lampe provoque l’absence d’allumage même si le relais se ferme.
Contrôlez aussi les réglages : temporisation au minimum, sensibilité au maximum, seuil crépusculaire désactivé (position lune ou nuit). Un détecteur réglé pour ne fonctionner qu’en pleine nuit donnera l’impression d’être en panne si vous le testez en journée. Enfin, testez la charge (lampe) directement sur le secteur pour vous assurer qu’elle n’est pas grillée.
Erreurs fréquentes à éviter lorsqu’on interprète le schéma d’un détecteur
La première erreur consiste à confondre la sortie L’ avec une seconde entrée d’alimentation. Si vous y connectez la phase directement, la lampe restera allumée en permanence et le détecteur ne jouera plus son rôle de commutateur. Deuxième piège courant : oublier que certains détecteurs nécessitent un neutre pour alimenter leur électronique, même s’ils ne commandent que la phase. Sans ce neutre, le module ne démarre pas.
Troisième confusion fréquente : ne pas respecter la charge minimale indiquée sur le schéma. Certains détecteurs à relais électronique (triac) exigent une charge d’au moins 20 ou 40 W pour fonctionner correctement. En dessous, la lampe peut clignoter ou rester éteinte. Dans ce cas, ajoutez une charge résistive en parallèle (par exemple une petite ampoule halogène) ou passez à un modèle à relais mécanique compatible LED basse consommation.
En prenant le temps de suivre chaque fil sur le dessin comme sur le terrain, vous évitez ces malentendus et garantissez un branchement fiable dès la première tentative. Le schéma d’un détecteur de mouvement n’a plus de secret pour vous : vous savez identifier les bornes, comprendre le cheminement du courant et adapter le montage à votre installation existante en toute sécurité.
