Vous vous préparez à concevoir ou à rénover une toiture et vous devez composer avec une ou plusieurs noues ? Ces zones de rencontre entre versants sont critiques pour l’étanchéité et exigent une conception rigoureuse. Un schéma technique de noue de toiture bien réalisé vous permet de visualiser précisément les pentes, les recouvrements et les jonctions avec les matériaux de couverture. Dans ce guide, vous découvrirez comment interpréter ces schémas, respecter les règles de dimensionnement, assurer une pose conforme aux normes DTU et anticiper les erreurs les plus fréquentes qui provoquent infiltrations et désordres.
Comprendre la noue de toiture et les bases du schéma technique
La noue constitue l’un des points les plus exposés d’une toiture, là où deux pans se rejoignent et concentrent les eaux de pluie. Avant de consulter ou de dessiner un schéma technique, il est essentiel de bien comprendre le rôle de la noue, ses éléments constitutifs et ses variantes. Cette compréhension vous permettra d’interpréter correctement les plans et d’éviter les erreurs de conception qui coûtent cher en réparations.
Comment fonctionne une noue de toiture et pourquoi son schéma est crucial
La noue agit comme un chéneau intégré entre deux versants qui recueille et canalise les eaux de ruissellement. Contrairement à une surface plane, elle concentre un volume d’eau important qui peut atteindre plusieurs dizaines de litres par minute lors de fortes pluies. Un schéma technique détaillé permet de visualiser avec précision les pentes, les recouvrements entre éléments, les bandes de noue et les jonctions avec les tuiles ou ardoises.
Sans ce support graphique précis, les risques de contre-pente, de débordement ou d’infiltration augmentent fortement. Le schéma sert de référence commune entre l’architecte, le couvreur et le maître d’ouvrage, garantissant que chacun comprend les exigences techniques avant le début des travaux. Il permet également d’anticiper les quantités de matériaux nécessaires et d’identifier les points de vigilance spécifiques à chaque configuration.
Les principaux types de noue et leur représentation sur un plan
On distingue trois grandes familles de noues, chacune avec une représentation graphique spécifique. La noue ouverte présente un élément métallique visible qui collecte l’eau entre les deux pans de couverture espacés. Sur un schéma, elle apparaît avec une bande de largeur variable, généralement entre 30 et 50 cm selon le débit à évacuer.
La noue fermée se caractérise par des éléments de couverture qui se rejoignent au-dessus du fond de noue, créant une ligne de jonction visible. Le schéma doit alors indiquer précisément les découpes de tuiles ou ardoises et leur positionnement pour assurer l’écoulement sans obstruction. Enfin, la noue encaissée présente un profil en creux marqué, souvent renforcé par un support continu. Sur un plan de toiture, sa représentation inclut des coupes transversales montrant la profondeur et l’angle d’inclinaison des versants.
La représentation varie également selon le matériau de couverture : tuiles mécaniques, tuiles plates, ardoises, zinc ou bac acier n’emploient pas les mêmes conventions graphiques ni les mêmes détails de fixation.

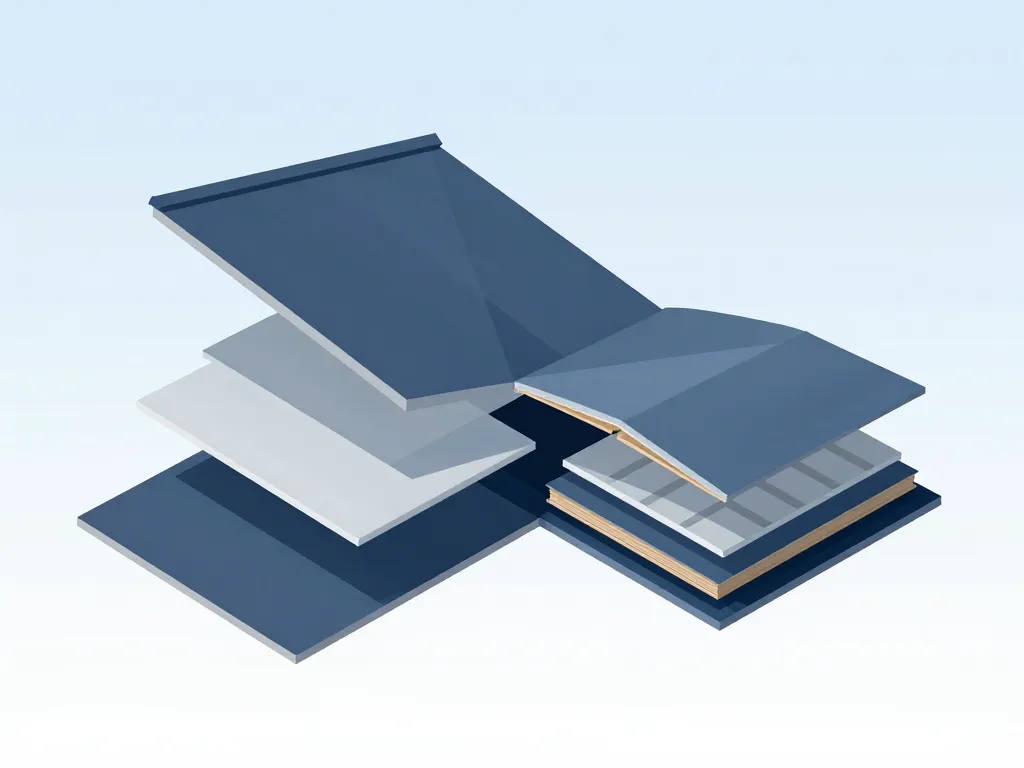

De quels éléments se compose une noue de toiture performante
Une noue se compose généralement de plusieurs couches superposées qui assurent chacune une fonction précise. À la base, un support continu en planches ou en panneau garantit la rigidité nécessaire pour recevoir les autres éléments. Sur ce support vient l’écran sous-toiture, indispensable pour assurer l’étanchéité en cas de remontées capillaires ou de vent violent.
Le fond de noue constitue l’élément principal d’évacuation. Il peut être en zinc, en aluminium, en cuivre ou en matériau synthétique selon les exigences du projet. Les bandes de raccord assurent la jonction entre le fond de noue et les éléments de couverture adjacents, avec des recouvrements précisément définis pour éviter toute infiltration.
Le schéma technique doit faire apparaître clairement les recouvrements minimaux, les fixations, les joints de dilatation éventuels et la gestion de l’écran sous-toiture au droit de la noue. Cette vision d’ensemble garantit la continuité de l’étanchéité et la compatibilité avec le système de couverture choisi. Un tableau récapitulatif aide à comprendre l’empilement des couches :
| Couche | Fonction | Matériau courant |
|---|---|---|
| Support continu | Rigidité et base de fixation | Planches, panneau OSB, contreplaqué |
| Écran sous-toiture | Étanchéité secondaire | Membrane HPV, bitumée |
| Fond de noue | Évacuation des eaux | Zinc, aluminium, cuivre |
| Éléments de couverture | Protection finale | Tuiles, ardoises, bac acier |
Règles de conception : pente, dimensions et normes pour une noue fiable
Une noue bien dessinée commence par une conception rigoureuse : pentes suffisantes, largeur adaptée au débit d’eau, respect des DTU couverture. Les schémas techniques de noue de toiture intègrent ces paramètres pour limiter les stagnations et débordements. Cette phase de conception conditionne directement la longévité et la performance de votre toiture.
Comment dimensionner la noue en fonction de la pente et des eaux pluviales
Le dimensionnement d’une noue dépend de trois facteurs principaux : la surface des versants qui déversent dans la noue, la pente de celle-ci et le climat local avec sa pluviométrie moyenne. Pour calculer la largeur minimale nécessaire, on prend en compte la surface de captage en mètres carrés et on applique un coefficient lié à l’intensité des pluies selon la région.
Par exemple, pour une surface cumulée de 80 m² de toiture se déversant dans une noue avec une pente de 25 degrés en région à pluviométrie modérée, une largeur de 36 cm peut suffire. En revanche, la même configuration en région montagneuse ou très pluvieuse nécessitera une largeur de 45 cm minimum. Un schéma technique complet doit préciser ces dimensions, les longueurs de recouvrement entre éléments (généralement 10 à 15 cm) et les zones de renfort éventuelles.
En cas de forte pluviométrie ou de noue très longue dépassant 10 mètres, une surlargeur ou un dispositif complémentaire d’évacuation s’impose. Certains schémas prévoient également des points d’évacuation intermédiaires pour fractionner le débit et éviter l’effet de débordement en aval.
Quels sont les repères des DTU pour les noues de toiture courantes
Les Documents Techniques Unifiés fixent des règles précises selon le type de couverture. Le DTU 40.11 pour les couvertures en ardoises exige une pente minimale de 26 degrés au droit de la noue et impose des recouvrements latéraux d’au moins 8 cm pour les ardoises adjacentes. Le DTU 40.21 pour les tuiles plates en terre cuite fixe une pente minimale de 35 degrés et des recouvrements longitudinaux précis selon le modèle de tuile.
Pour les couvertures en zinc (DTU 40.41), la pente minimale descend à 5 degrés mais impose des joints debout et une mise en œuvre plus technique. Les tuiles mécaniques à emboîtement (DTU 40.24) acceptent des pentes plus faibles, généralement 18 degrés au minimum, mais avec des dispositifs complémentaires d’étanchéité.
Un bon schéma de noue de toiture mentionne les références normatives applicables ou, au minimum, les valeurs conformes aux DTU concernés. S’y conformer limite les sinistres, sécurise l’assurabilité de l’ouvrage et sert de base en cas d’expertise après sinistre. Les écarts aux DTU doivent être justifiés par des calculs ou des avis techniques spécifiques.
Comment anticiper les risques d’infiltration dès l’étape du dessin
Le schéma technique doit intégrer tous les points singuliers : raccords avec cheminées, lucarnes, fenêtres de toit, noues multiples qui se croisent ou noues brisées qui changent de direction. Chaque zone où l’eau peut s’accumuler ou ralentir doit être pensée en amont avec des pentes dirigées, des relevés suffisants et l’évitement des coupes de tuiles trop étroites qui risquent de se fissurer.
Pour les raccords avec une cheminée, le schéma doit prévoir un traitement spécifique en amont avec bavette, contre-bavette et relevé d’au moins 15 cm. Les noues qui se croisent nécessitent une attention particulière : la noue secondaire doit toujours déboucher dans la noue principale avec un angle suffisant pour éviter les remous.
Cette anticipation graphique évite des réparations coûteuses quelques années plus tard. Un schéma bien pensé inclut également des notes de mise en œuvre pour les points critiques, rappelant les précautions particulières à observer sur chantier.
Pose et mise en œuvre : lecture pratique d’un schéma de noue de toiture
Une fois la conception validée, la réussite dépend de la traduction fidèle du schéma sur le chantier. Savoir lire les coupes, cotes et indications de recouvrement est déterminant pour l’équipe de pose. Cette capacité à interpréter correctement les documents techniques évite les erreurs d’interprétation qui compromettent l’étanchéité.
Comment lire un schéma technique de noue étape par étape sur chantier
Commencez par identifier les coupes principales qui montrent l’assemblage complet noue-liteaux-écran sous-toiture-couverture. Ces coupes transversales vous indiquent l’ordre d’empilement des matériaux et les épaisseurs respectives. Repérez ensuite les cotes de hauteur, particulièrement importantes pour les relevés et les fixations.
Les lignes de recouvrement sont généralement indiquées par des hachures ou des flèches qui montrent le sens de pose. Le recouvrement doit toujours s’effectuer dans le sens de l’écoulement de l’eau pour éviter les remontées capillaires. Les repères de calepinage des tuiles ou ardoises permettent de visualiser l’espacement et les découpes nécessaires au droit de la noue.
Une lecture collective avec les compagnons avant démarrage des travaux limite les interprétations divergentes et les improvisations sur le toit. Prenez le temps de vérifier que chaque intervenant a compris les points critiques, notamment les zones de recouvrement et les fixations spécifiques.
Les grandes étapes de pose d’une noue selon les matériaux de couverture
La mise en œuvre varie selon qu’il s’agit de tuiles mécaniques, tuiles plates, ardoises, zinc ou bac acier. Pour une noue en tuiles mécaniques, le schéma technique indique généralement cet ordre de pose : pose du support continu sur toute la longueur de la noue, mise en place de l’écran sous-toiture avec remontées latérales d’au moins 20 cm, installation du fond de noue métallique avec fixations tous les 30 cm, puis pose des éléments de couverture recoupés et ajustés de chaque côté.
Pour les ardoises, la technique diffère légèrement : après le support et l’écran, on pose une bande de noue préformée en zinc ou en cuivre, puis on taille les ardoises avec un angle précis pour créer une ligne de noue régulière. Les fixations se font par crochets spéciaux qui ne percent pas le fond de noue.
En zinc, la noue se réalise par bacs successifs avec joints debout, nécessitant un savoir-faire de zingueur. Le schéma doit alors préciser les longueurs de bacs (généralement 2 mètres maximum), les agrafures et les points de dilatation. Respecter scrupuleusement l’enchaînement indiqué est essentiel pour maintenir la continuité de l’étanchéité.
Quels contrôles réaliser sur la noue avant de refermer complètement la toiture
Avant de terminer la couverture, vérifiez visuellement la pente de la noue sur toute sa longueur à l’aide d’un niveau à bulle ou d’une règle de maçon. L’absence de contre-pente est capitale : même une légère dépression peut provoquer une stagnation d’eau et des infiltrations à terme.
Contrôlez également la continuité des recouvrements en vous assurant qu’aucun élément ne présente de jeu ou de décalage. Il est utile de simuler un écoulement en versant plusieurs seaux d’eau au sommet de la noue pour repérer visuellement les zones de stagnation ou de débordement potentiels. Ce test simple, souvent négligé, permet d’identifier immédiatement les problèmes avant qu’ils ne causent des dégâts.
Vérifiez enfin que toutes les fixations sont bien en place et que les bavettes de raccordement avec les ouvrages en saillie (cheminées, lucarnes) sont correctement positionnées. Une checklist de contrôle basée sur le schéma technique garantit qu’aucun point critique n’est oublié.
Détails techniques sensibles, entretien et erreurs fréquentes à éviter absolument
Certaines noues sont plus délicates que d’autres : noues en zinc, noues sur faible pente, noues débouchant sur des cheminées ou châssis. Les schémas techniques insistent particulièrement sur ces points singuliers, tout comme sur les exigences d’entretien. Cette compréhension des situations à risque vous aide à anticiper les difficultés et à adapter votre approche.
Pourquoi les noues en zinc exigent un schéma technique encore plus précis
Le zinc nécessite de gérer simultanément plusieurs contraintes techniques : dilatation thermique importante, risques de bruits lors de variations de température, fixations spécifiques sans perforation du zinc et continuité d’étanchéité sur grandes longueurs. Un schéma de noue en zinc doit donc détailler les longueurs de bacs (jamais plus de 2 mètres pour permettre la dilatation), les joints de dilatation à prévoir tous les 4 à 6 mètres, les pattes de fixation qui autorisent le mouvement du métal et les relevés latéraux.
Les fixations se font par agrafures ou par pattes glissantes qui ne traversent pas la feuille de zinc. Le schéma doit indiquer leur emplacement précis et leur type selon les zones. Sans ces informations détaillées, les risques de fissuration par contrainte mécanique, de bruit excessif lors des variations de température et de fuites au niveau des joints augmentent considérablement avec les cycles thermiques.
Le zinc demande également une attention particulière pour les pentes faibles : en dessous de 7 degrés, il faut prévoir des joints soudés plutôt qu’agrafés et un support parfaitement continu et rigide. Ces spécificités doivent impérativement figurer sur le schéma technique pour garantir une exécution conforme.
Comment entretenir une noue de toiture pour préserver son étanchéité durablement
Une noue, même parfaitement posée, doit être régulièrement débarrassée des feuilles, mousses et débris végétaux qui s’accumulent naturellement. Ces accumulations retiennent l’humidité et ralentissent l’écoulement de l’eau, augmentant les risques de débordement et de corrosion prématurée du métal. Un nettoyage annuel au printemps et à l’automne est recommandé, particulièrement si des arbres surplombent la toiture.
Un entretien visuel permet aussi de détecter précocement les amorces de corrosion, les tuiles fissurées, les ardoises décalées ou les clous apparents au droit de la noue. Ces signes précurseurs, traités rapidement, évitent des réparations plus lourdes. Pour les noues en zinc, vérifiez l’état de la patine protectrice et l’absence de rayures profondes qui exposent le métal.
Intégrer ces vérifications à votre plan de maintenance du bâtiment prolonge significativement la durée de vie de la couverture entière. Un carnet d’entretien qui documente les interventions et les observations permet de suivre l’évolution de l’état de la noue dans le temps.
Quelles sont les erreurs classiques de noue de toiture observées en expertise
Les experts en sinistres relèvent régulièrement plusieurs erreurs récurrentes lors de leurs interventions. Les noues sous-dimensionnées arrivent en tête : une largeur insuffisante provoque des débordements lors de fortes pluies, l’eau s’infiltrant alors sous les éléments de couverture adjacents. Cette erreur découle souvent d’un calcul approximatif de la surface de captage ou d’une méconnaissance de la pluviométrie locale.
Les pentes insuffisantes constituent un autre défaut majeur. Une noue avec moins de 3 degrés d’inclinaison présente des zones de stagnation où l’eau peut refluer sous les tuiles par capillarité ou sous l’effet du vent. Les recouvrements trop courts entre éléments de noue ou entre noue et couverture laissent des passages à l’eau lors de pluies battantes.
D’autres erreurs concernent les coupes de tuiles : des éléments trop étroits, de moins de 8 cm de large, se fissurent facilement sous l’effet du gel ou des contraintes mécaniques. Les fixations mal positionnées ou en nombre insuffisant provoquent des arrachements lors de vents violents. Enfin, les percements d’écran sous-toiture non traités au droit de la noue créent des points de faiblesse par lesquels l’eau peut s’infiltrer dans la charpente.
Dans la majorité des cas expertisés, un schéma technique plus détaillé et mieux respecté aurait permis d’éviter ces désordres. L’investissement dans une conception rigoureuse et une exécution soignée reste toujours plus économique que les réparations après sinistre, sans compter les désagréments et les complications avec les assurances.
